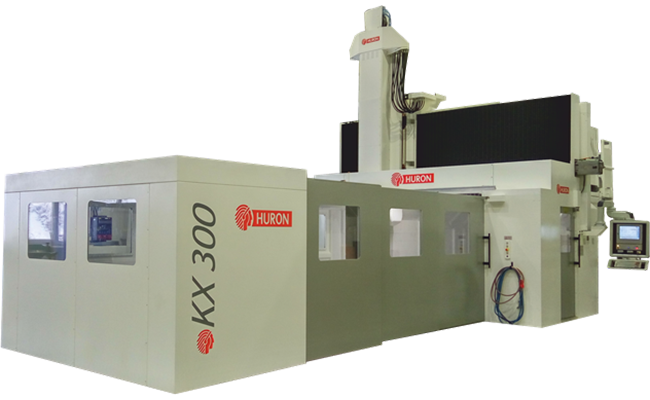

KX Large SeriesKX 300
Hochleistungs-Doppelständer-Bearbeitungszentren für die Bearbeitung von komplexen Werkstücken
Die Produktreihe KX Large bietet eine große Auswahl an Maschinen zur stufenlosen Bearbeitung komplexer Teile in 5 achsen und an 5 Seiten.
Dank der Konzeption und der Architektur mit feststehendem Portalrahmen bietet die Maschine maximale Steifigkeit bei der hochpräzisen Bearbeitung verschiedenster anspruchsvoller Werkstoffe.
Der breite Arbeitsbereich, der für Werkstücke bis 20 Tonnen und Werkstückabmessungen bis 4.080 x 2.180 x 1.550 mm ausgelegt ist, eignet sich für die Bearbeitung großer Teile in den Bereichen allgemeiner Maschinenbau und Präzisionsmechanik, 3D-Formen, Luft- und Raumfahrt sowie Energietechnik.
Mittels zahlreicher Varianten und Ausrüstungen lassen sich die Maschinen einfach an besondere Kundenanforderungen anpassen.
Hauptmerkmale
- Maschine mit Palettenwechsler, hohe Produktivität
- Räumliche Präzision bei der Herstellung komplexer Formen und Teile
- Breiter Raum zwischen den Ständern zur maximalen Ausnutzung des Werkstück volumens
- Hohe Spindelleistung beim Schruppen und Schlichten
- Spindel auf hohe Zerspanungsleistung ausgelegt
- Maschinenstruktur garantiert eine langlebige Mechanik
- Hohe Präzision durch direkte Messung an den Linear- und Drehachsen
| KX 300 | ||
| Linearachsen | ||
| X-Achse | mm | 5.000 |
| Y-Achse | mm | 3.100 |
| Z-Achse | mm | 1.500 |
| Eilgang | m/min | X / Y / Z : 20 |
| Drehachsen im Kopf | ||
| Typ des Kopfes | Gabelkopf | |
| Drehachsen | B - Schwenkbereich : +/- 105° C - Drehachse : +/- 190° | |
| Drehzahl | rpm | B, C : 30 |
| Tisch | ||
| Struktur | Festtisch | |
| Tischgröße | mm | 5.200 x 2.000 |
| Zulässige Tischbelastung | kg | 20.000 |
| Spindel | ||
| Drehzahl | rpm | 18.000 |
| Werkzeugaufnahme | HSK 63-A | |
| Leistung | kW | 30 |
| Drehmoment | Nm | 240 |
| Nenndrehzahl | rpm | 1.200 |
| Automatischer Werkzeugwechsler | ||
| Anzahl der Werkzeugplätze | 40 | |
| Max. Werkzeugdurchmesser | mm | 100 / 190 |
| Max. Werkzeuggewicht | kg | 8 |
| Max. Werkzeuglänge | mm | 300 |
| Genauigkeit (nach VDI / DGQ 3441) | ||
| Positioniergenauigkeit (P) | X / Y / Z : 0,007 mm B, C : 10 sec | |
| Wiederholgenauigkeit (PS mittel) | X / Y / Z : 0,004 mm B, C : 5 sec | |
| Abmessungen (Türen geöffnet + Späneförderer) | ||
| Breite | mm | 8.890 |
| Tiefe | mm | 15.000 |
| Höhe | mm | 6.370 |
| Gewicht | kg | 95.000 |
* Depends upon Work holding devices, Tooling and Job.
# Siehe detailliertes Maschinenlayout
