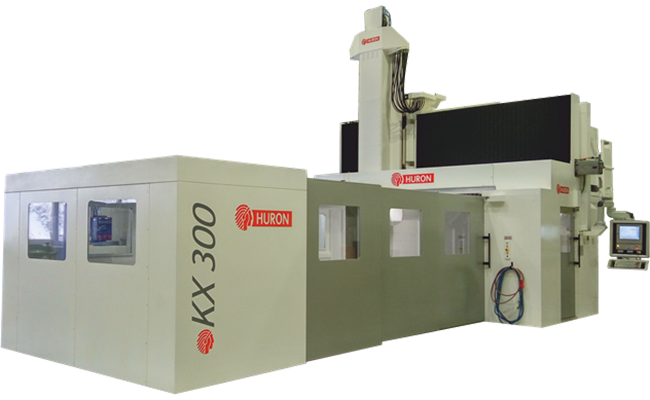

KX Large SeriesKX 300
Centres de fraisage à portiques à hautes prestations pour l'usinage de pièces complexes !
La famille KX Large propose un grand choix de machines pour l'usinage de pièces complexes en 5 axes continus et sur 5 faces.
Le choix de conception et d'architecture à portique fixe permet d'offrir une machine à rigidité maximale pour un usinage extrêmement précis dans des matériaux divers et difficiles.
Sa large zone de travail pouvant accepter des pièces jusqu'à 20 tonnes et des volumes usinables jusqu'à 4.080 x 2.180 x 1.550 mm est adapté à l'usinage de grandes pièces pour la mécanique générale et de précision, les formes 3D, l'Aéronautique et l'Energie.
La modularité de sa conception et les multiples variantes et équipements permettent de répondre aisément à toutes les exigences des clients.
Principales fonctionnalités
- Machine palettisable, productivité accrue
- Précision volumique dans la réalisation de moules et pièces complexes
- Large passage entre les colonnes pour l’exploitation maximale du volume de la pièce
- Broche performante en ébauche et en finition
- Broche adaptée pour un fort débit de copeaux
- Conception structurelle garantissant la longévité mécanique
- Grande précision grâce à la mesure directe sur les axes linéaires et rotatifs
| KX 300 | ||
| Axes | ||
| Axe X | mm | 5.000 |
| Axe Y | mm | 3.100 |
| Axe Z | mm | 1.500 |
| Avance rapide | m/min | 20 |
| Tête | Tête fourche | |
| Axes de rotation | B - Axe basculant : +/- 105° C - Axe rotatif : +/- 190° | |
| Vitesse de rotation | rpm | B, C : 30 |
| Couple de blocage | Nm | 7.000 |
| Table | ||
| Dimension de la table | mm | 5.200 x 2.000 |
| Poids max. admissible sur table | kg | 20.000 |
| Broche | ||
| Vitesse de rotation | rpm | 18.000 |
| Cône d'outil | HSK 63-A | |
| Puissance | kW | 30 |
| Couple | Nm | 240 |
| Vitesse caractéristique | rpm | 1.200 |
| Changeur automatique d'outils | ||
| Qté logements | 40 | |
| Diamètre max. outil | mm | 100 / 190 |
| Poids max. outil | kg | 8 |
| Longueur max. outil | mm | 300 |
| Précision (selon VDI / DQG 3441) | ||
| Positionnement (P) | X : 0,020 mm - Y / Z : 0,007 mm B, C : 10 sec | |
| Répétabilité (Ps medium) | X : 0,005 mm - Y / Z : 0,004 mm B, C : 5 sec | |
| Encombrements (Portes ouvertes + convoyeur) | ||
| Largeur | mm | 8.890 |
| Profondeur | mm | 15.000 |
| Hauteur | mm | 6.370 |
| Poids de la machine | kg | 95.000 |
* Dépend de la disposition de serrage, de l'outillage et du travail
# Référez-vous à la disposition détaillée de la machine
