U MILL

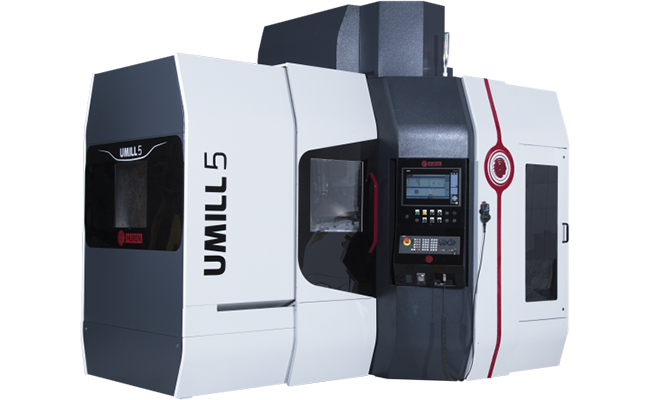

U Mill SeriesU Mill 5
Puissance, Rapidité, Précision
La solution pour les pièces complexes en 5 axes !
La solution pour les pièces complexes en 5 axes !
Centre de fraisage à 5 axes avec structure à portique et table roto-basculante sur berceau.
Son design moderne et sa compacité sont optimisés pour garantir un encombrement minimum au sol sans faire de concessions sur le volume pièce ni à la caractéristique fondamentale des machines HURON : une rigidité renforcée pour des usinages performants et de qualité.
Cette gamme est idéalement adaptée pour des pièces complexes en 3 ou 5 axes, de l'ébauche à la finition, pour divers secteurs tels que la mécanique de précision, l'automobile, le ferroviaire, l'énergie, l'usinage de forme ou encore l'aéronautique.
Principales fonctionnalités
Structure
- structure à portique fixe en fonte nervurée avec raidisseurs permettant d’atténuer les efforts de torsion
- fonte aux caractéristiques mécaniques élevées pour renforcer la rigidité et assurer un excellent amortissement
des vibrations générées lors de l’usinage - très grande modularité offrant une palette de configurations
Table
- table roto-basculante sur berceau fixe
- excellente approche de la pièce sur ses 5 faces grâce au basculement de la table
- courses des axes optimisées pour un passage sous nez de broche important
Broche
- broche puissante et à fort couple autorisant un enlèvement de copeaux important
- corps de broche spécialement conçu pour faciliter l’accessibilité à la pièce en usinage 5 axes
| Umill 5 | ||
| Axes | ||
| Axes X - Y - Z | mm | 500 x 560 x 450 |
| Avance rapide | m/min | 40 |
| Table - Axes A/C | ||
| Axe A : Basculement - Vitesse de basculement | +20° / -110° - 25 rpm | |
| Axe C - Rotation - Vitesse de rotation | 360° - 45 rpm | |
| Dimension de la table | mm | dia. 500 |
| Charge admissible | kg | 450 |
| Broche | ||
| Vitesse de rotation | rpm | 10.000 |
| Cône d'outil | ISO 40 | |
| Puissance | kW | 18 |
| Couple | Nm | 173 |
| Vitesse caractéristique | rpm | 1.000 |
| Changeur automatique d'outils | ||
| Qté logements | 30 | |
| Diamètre max. outil | mm | 80 |
| Poids max. outil | kg | 7 |
| Longueur max. outil | mm | 300 |
| Précision (selon VDI / DQG 3441) | ||
| Positionnement (P) | X / Y / Z : 0,015 mm | |
| Répétabilité (Ps medium) | X / Y / Z : 0,005 mm | |
| Encombrements (Portes ouvertes + convoyeur) | ||
| Largeur | mm | 4.200 |
| Profondeur | mm | 4.110 |
| Hauteur | mm | 3.150 |
| Poids de la machine | kg | 11.000 |
* Dépend de la disposition de serrage, de l'outillage et du travail
# Référez-vous à la disposition détaillée de la machine
