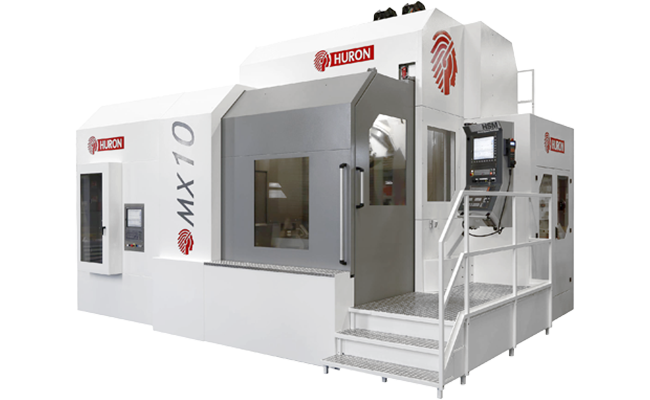

MX SeriesMX 10
Potenza, Rapidità, Precisione
La Vostra soluzione per pezzi grandi complessi !
La Vostra soluzione per pezzi grandi complessi !
Il centro di fresatura multifunzione MX è una macchina molto flessibile che permette di realizzare, con un'unico serraggio del pezzo, lavorazioni con 5 assi continui e su 5 facce, dalla sgrossatura alla finitura, oltre a operazioni di tornitura.
Caratteristiche principali
Centri di Fresatura (M), Fresatura-Tornitura (MT)
- Lavorazione con 5 assi
- Lavorazione di materiali difficili in un tempo ridotto
- Grandissima precisione nella realizzazione delle contornature e delle forme
- Automazione completa della macchina
Testa e mandrino
- Testa dotata di motore coppia
- Testa montata su un piano a 45° che può oscillare da -45° a +180°
- Mandrino potente con coppia elevata che permette un’asportazione notevole dei trucioli
- Monitoraggio delle vibrazioni durante la lavorazione per una protezione efficiente della macchina, dell’utensile ed il pezzo
| MX 10 M | MX 10 MT | ||
| Assi lineari | |||
| Assi X - Y - Z | mm | 1.200 x 1.200 x 1.000 | 1.200 x 1.200 x 1.000 |
| Avanzamento rapido | m/min | 42 | 42 |
| Testa - Asse rotante A | |||
| Tipo della testa | Testa universale | Testa universale | |
| Angolo di ribaltamento | -45 ° / +180° | -45 ° / +180° | |
| Velocità di rotazione | giri/min | 100 | 100 |
| Tavola - Asse rotante C | |||
| Struttura | Fresatura | Fresatura/Tornitura | |
| Dimensione tavola | mm | Ø 1.250 x 900 | Ø 1.000 |
| Carico ammissibile sulla tavola | kg | 2.500 | 2.500 |
| Velocità di rotazione | giri/min | 65 | 500 |
| Mandrino | |||
| Velocità di rotazione | rpm | 14.000 | 10.000 |
| Cono utensile | HSK 63-A | HSK 100-A | |
| Potenza | kW | 29 | 43 |
| Coppia | Nm | 277 | 415 |
| Velocità caratteristica | rpm | 1.000 | 1.000 |
| Cambio automatico utensile | |||
| Qtà alloggiamenti | 60 | 60 | |
| Diametro max. utensile | mm | 120 | 250 |
| Peso max. utensile | kg | 8 | 25 |
| Lunghezza max. utensile | mm | 400 | 650 |
| Precisioni (secondo VDI / DGQ 3441) | |||
| Posizionamento (P) | X / Y / Z : 0,007 mm A, C : 10 sec | X / Y / Z : 0,007 mm A, C : 10 sec | |
| Ripetibilità (PS medium) | X / Y / Z : 0,004 mm A, C : 5 sec | X / Y / Z : 0,004 mm A, C : 5 sec | |
| Ingombri (Porte aperte + convogliatore) | Macchina senza APC | Macchina con APC (Opzione) | |
| Larghezza | mm | 6.360 | 7.220 |
| Profondità | mm | 7.970 | 10.300 |
| Altezza | mm | 4.200 | 4.385 |
| Peso della macchina | kg | 35.000 | 40.000 |
* Depends upon Work holding devices, Tooling and Job.
# Fare riferimento al layout dettagliato della macchina
